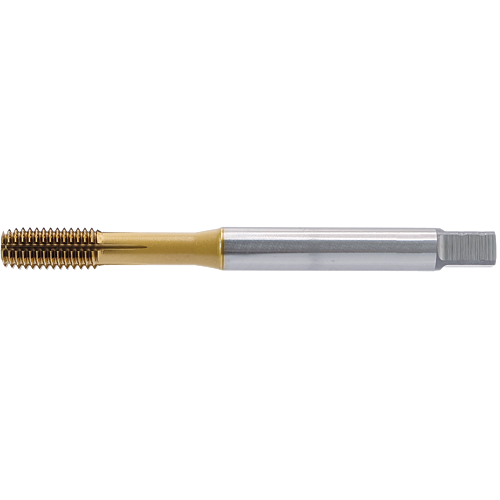

OSGEUR G 5/8x14 M-NRT DIN2189
0,00 € Nettopreis zzgl. MwSt.
2% Sonderrabatt auf Onlineshop Bestellungen ab 200€ Warenwert
4 am Lager (Lager Deutschland)
Webshop Bestellungen bis 17:00 Uhr werden am folgenden Tag ausgeliefert
Weitere Lagerbestände :
6 am Lager (Lager Europe)
| EDP |
|---|
| EP0203842 |
Spezifikationen
GEWINDEART
G
GEWINDENENNDURCHMESSER, METRISCH (TD)
5/8
GEWINDESTEIGUNG (TP)
14.00
AUFNAHMEDURCHMESSER, WERKSTÜCKSEITIG (DCON)
18.00
DIN
2189
VIERKANTMASS (DRVS)
14.5000
ANWENDUNG KERNLOCH
Through and Blind Hole
FUNKTIONSLÄNGE (LF)
125.00
ANZAHL NUTEN (NOF)
7.00
VORBOHRDURCHMESSER (PHD)
22
TYP GEWINDEBOHRER
Forming tap
ANSCHNITTLÄNGE (THCHL)
2.5000
ANSCHNITT (THCHT)
C
GEWINDELÄNGE (THLGTH)
25.00
PHD_MAX
22.1100
PHD_MIN
21.8900
GEWINDENENNDURCHMESSER (ZOLL)
0.9020
GEWINDENENNDURCHMESSER (TD_MM)
22.9110
GEWINDESTEIGUNG
1.8143
GEWINDEGÄNGE JE ZOLL
14.00
Werkstoff
Stahl
Edelstahl
Aluminiumlegierungen
Download Formatzeichnungen
