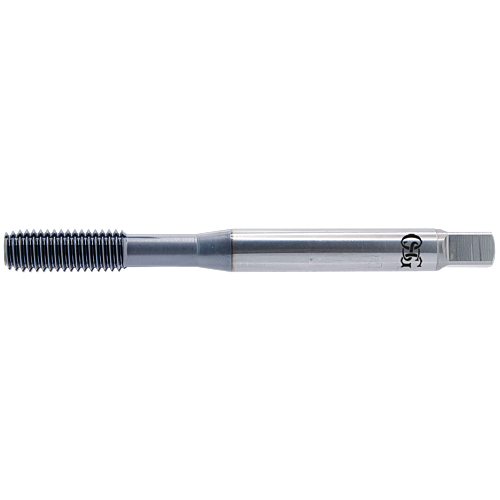

OSG M 2,2x0,45 V-NRT-P DIN 371
0,00 € Nettopreis zzgl. MwSt.
2% Sonderrabatt auf Onlineshop Bestellungen ab 200€ Warenwert
0 am Lager (Lager Deutschland)
Weitere Lagerbestände :
45 am Lager (Lager Europe)
| EDP | Familie |
|---|---|
| 66612868 | V-NRT FORM D |
Spezifikationen
GEWINDEART
M
GEWINDENENNDURCHMESSER, METRISCH (TD)
2,2
GEWINDESTEIGUNG (TP)
0.4500
AUFNAHMEDURCHMESSER, WERKSTÜCKSEITIG (DCON)
2.8000
DIN
2174
VIERKANTMASS (DRVS)
2.1000
ANWENDUNG KERNLOCH
Through Hole
FUNKTIONSLÄNGE (LF)
45.00
ANZAHL NUTEN (NOF)
0.00
VORBOHRDURCHMESSER (PHD)
2,00 ~ 2,04
TYP GEWINDEBOHRER
Forming tap
ANSCHNITTLÄNGE (THCHL)
4.00
ANSCHNITT (THCHT)
D
GEWINDELÄNGE (THLGTH)
9.00
GEWINDETOLERANZ
ISO2-6HX
TYPE
1
PHD MIN
2.00
PHD MAX
2.0400
PHD_MAX
2.0400
PHD_MIN
2.00
GEWINDENENNDURCHMESSER (ZOLL)
0.0866
GEWINDENENNDURCHMESSER (TD_MM)
2.2000
GEWINDESTEIGUNG
0.4500
Werkstoff
Stahl
Edelstahl
Aluminiumlegierungen
Download Formatzeichnungen
