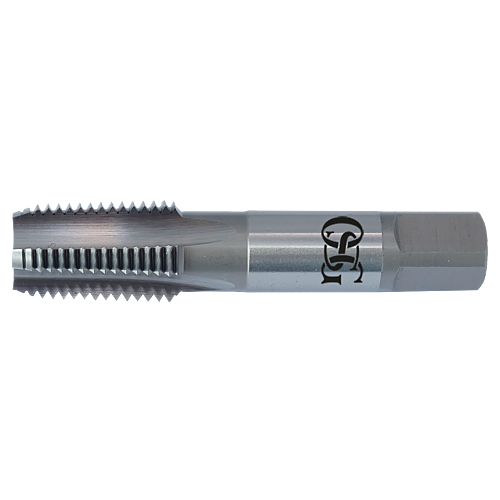

OSG NPT 3/8 DIN2181
0,00 € Nettopreis zzgl. MwSt.
2% Sonderrabatt auf Onlineshop Bestellungen ab 200€ Warenwert
0 am Lager (Lager Deutschland)
Weitere Lagerbestände :
78 am Lager (Lager Europe)
| EDP | Familie |
|---|---|
| 60087800 | NPT |
Spezifikationen
GEWINDEART
NPT
GEWINDENENNDURCHMESSER, METRISCH (TD)
3/8
GEWINDESTEIGUNG (TP)
18.00
AUFNAHMEDURCHMESSER, WERKSTÜCKSEITIG (DCON)
12.00
DIN
2181
VIERKANTMASS (DRVS)
9.00
ANWENDUNG KERNLOCH
Through and Blind Hole
FUNKTIONSLÄNGE (LF)
70.00
ANZAHL NUTEN (NOF)
4.00
VORBOHRDURCHMESSER (PHD)
14,30
TYP GEWINDEBOHRER
Cutting tap
ANSCHNITTLÄNGE (THCHL)
2.5000
ANSCHNITT (THCHT)
C
GEWINDELÄNGE (THLGTH)
21.00
GEWINDENENNDURCHMESSER (ZOLL)
0.6640
GEWINDENENNDURCHMESSER (TD_MM)
16.8660
GEWINDESTEIGUNG
1.4111
GEWINDEGÄNGE JE ZOLL
18.00
Werkstoff
Stahl
Gusseisen
Aluminiumlegierungen
Download Formatzeichnungen
