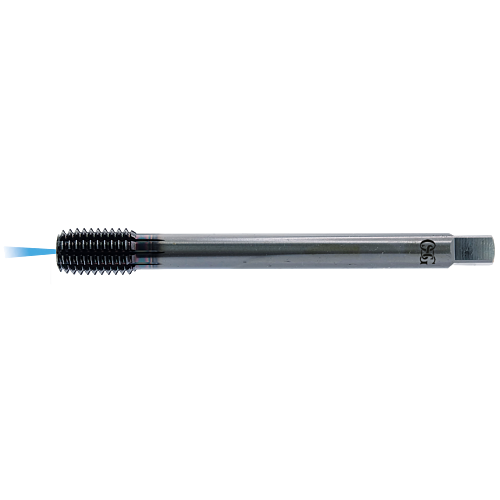

OSG MF 16X1.5 P-OIL-CXPF DIN2174
0,00 € Nettopreis zzgl. MwSt.
2% Sonderrabatt auf Onlineshop Bestellungen ab 200€ Warenwert
0 am Lager (Lager Deutschland)
Weitere Lagerbestände :
7 am Lager (Lager Europe)
| EDP |
|---|
| 48362203 |
Spezifikationen
GEWINDEART
MF
GEWINDENENNDURCHMESSER, METRISCH (TD)
16
GEWINDESTEIGUNG (TP)
1.5000
AUFNAHMEDURCHMESSER, WERKSTÜCKSEITIG (DCON)
12.00
DIN
2174
VIERKANTMASS (DRVS)
9.00
ANWENDUNG KERNLOCH
Through and Blind Hole
FUNKTIONSLÄNGE (LF)
100.00
ANZAHL NUTEN (NOF)
9.00
VORBOHRDURCHMESSER (PHD)
15,25 ~ 15,34
TYP GEWINDEBOHRER
Forming tap
ANSCHNITTLÄNGE (THCHL)
2.5000
ANSCHNITT (THCHT)
C
GEWINDELÄNGE (THLGTH)
15.00
GEWINDETOLERANZ
ISO2-6HX
PHD_MAX
15.3400
PHD_MIN
15.2500
GEWINDENENNDURCHMESSER (ZOLL)
0.6299
GEWINDENENNDURCHMESSER (TD_MM)
16.00
GEWINDESTEIGUNG
1.5000
Werkstoff
Stahl
Aluminiumlegierungen
Gehärteter Stahl
Download Formatzeichnungen
