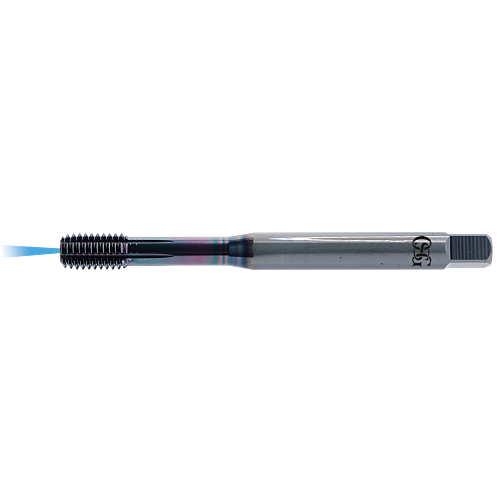

OSG M 10X1.5 P-OIL-CXPF DIN2174
0,00 € Nettopreis zzgl. MwSt.
2% Sonderrabatt auf Onlineshop Bestellungen ab 200€ Warenwert
0 am Lager (Lager Deutschland)
Weitere Lagerbestände :
15 am Lager (Lager Europe)
| EDP | Familie |
|---|---|
| 48362169 | P-OIL-CXPF |
Spezifikationen
GEVIND TYPE
M
GEWINDENENNDURCHMESSER, METRISCH (TD)
10
GEWINDESTEIGUNG (TP)
1.5000
AUFNAHMEDURCHMESSER, WERKSTÜCKSEITIG (DCON)
10.00
DIN
2174
VIERKANTMASS (DRVS)
8.00
HUL TYPE
Through and Blind Hole
FUNKTIONSLÄNGE (LF)
100.00
NUTZLÄNGE, MAX. (LU)
39
ANZAHL NUTEN (NOF)
9.00
VORBOHRDURCHMESSER (PHD)
9,24 ~ 9,33
GEVINDTAP TYPE
Forming tap
ANSCHNITTLÄNGE (THCHL)
2.5000
ANSCHNITT (THCHT)
C
GEVIND TOLERANCE
ISO2-6HX
TYPE
1
PHD_MAX
9.3300
PHD_MIN
9.2400
GEWINDENENNDURCHMESSER (TD_MM)
0.3937
GEWINDENENNDURCHMESSER (TD_MM)
10.00
GEWINDESTEIGUNG
1.5000
Werkstoff
Stahl
Aluminiumlegierungen
Gehärteter Stahl
Download Formatzeichnungen
