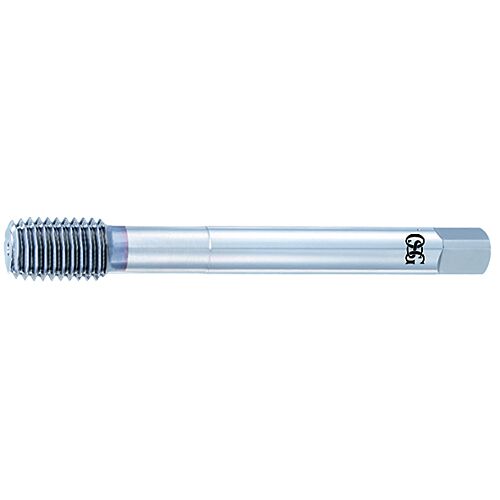

OSG MF 24x1,5 S-XPF-GL-6GX DIN 2174
0,00 € Nettopreis zzgl. MwSt.
2% Sonderrabatt auf Onlineshop Bestellungen ab 200€ Warenwert
0 am Lager (Lager Deutschland)
Weitere Lagerbestände :
45 am Lager (Lager Europe)
| EDP | Familie |
|---|---|
| 48297250 | S-XPF-GL 6GX |
Spezifikationen
GEVIND TYPE
MF
GEWINDENENNDURCHMESSER, METRISCH (TD)
24
GEWINDESTEIGUNG (TP)
1.5000
AUFNAHMEDURCHMESSER, WERKSTÜCKSEITIG (DCON)
18.00
DIN
2174
VIERKANTMASS (DRVS)
14.5000
HUL TYPE
Through and Blind Hole
FUNKTIONSLÄNGE (LF)
140.00
ANZAHL NUTEN (NOF)
0.00
OVERSTØRRELSE
0.0320
VORBOHRDURCHMESSER (PHD)
23,29 ~ 23,38
GEVINDTAP TYPE
Forming tap
ANSCHNITTLÄNGE (THCHL)
2.5000
ANSCHNITT (THCHT)
C
GEWINDELÄNGE (THLGTH)
15.00
GEVIND TOLERANCE
ISO3-6GX
PHD MIN
23.2900
PHD MAX
23.3800
Werkstoff
Stahl
Edelstahl
Aluminiumlegierungen
Download Formatzeichnungen
