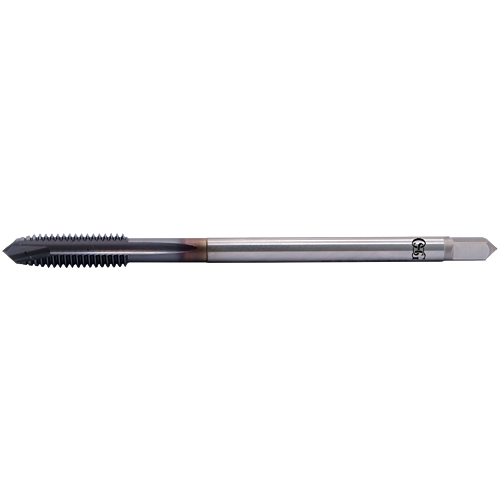

OSG UNC 9/16x12 A-POT DIN2184-1
0,00 € Nettopreis zzgl. MwSt.
2% Sonderrabatt auf Onlineshop Bestellungen ab 200€ Warenwert
0 am Lager (Lager Deutschland)
Weitere Lagerbestände :
35 am Lager (Lager Europe)
| EDP | Familie |
|---|---|
| 48145494 | A-POT |
Spezifikationen
GEWINDEART
UNC
GEWINDENENNDURCHMESSER, METRISCH (TD)
9/16
GEWINDESTEIGUNG (TP)
12.00
AUFNAHMEDURCHMESSER, WERKSTÜCKSEITIG (DCON)
11.00
DIN
2184-1
VIERKANTMASS (DRVS)
9.00
ANWENDUNG KERNLOCH
Through Hole
FUNKTIONSLÄNGE (LF)
110.00
ANZAHL NUTEN (NOF)
3.00
VORBOHRDURCHMESSER (PHD)
12.3
TYP GEWINDEBOHRER
Cutting tap
ANSCHNITTLÄNGE (THCHL)
4.00
ANSCHNITT (THCHT)
B
GEWINDELÄNGE (THLGTH)
30.00
GEWINDETOLERANZ
ANSI-2BX
TYPE
2
PHD_MAX
12.4460
PHD_MIN
11.9890
GEWINDENENNDURCHMESSER (ZOLL)
0.5625
GEWINDENENNDURCHMESSER (TD_MM)
14.2870
GEWINDESTEIGUNG
2.1167
GEWINDEGÄNGE JE ZOLL
12.00
Werkstoff
Stahl
Edelstahl
Aluminiumlegierungen
Titanlegierungen
Gehärteter Stahl
Download Formatzeichnungen
