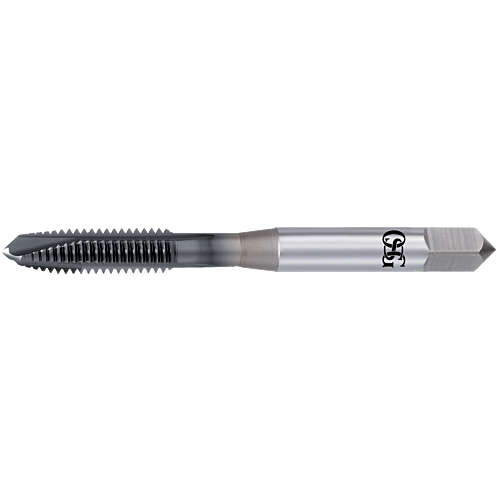

OSG M 1,1 x0,25 A-POT DIN 371
0,00 € Nettopreis zzgl. MwSt.
2% Sonderrabatt auf Onlineshop Bestellungen ab 200€ Warenwert
0 am Lager (Lager Deutschland)
Weitere Lagerbestände :
179 am Lager (Lager Europe)
| EDP | Familie |
|---|---|
| 48145112 | A-POT |
Spezifikationen
GEWINDEART
M
GEWINDENENNDURCHMESSER, METRISCH (TD)
1.1
GEWINDESTEIGUNG (TP)
0.2500
AUFNAHMEDURCHMESSER, WERKSTÜCKSEITIG (DCON)
2.5000
DIN
371
VIERKANTMASS (DRVS)
2.1000
ANWENDUNG KERNLOCH
Through Hole
FUNKTIONSLÄNGE (LF)
40.00
ANZAHL NUTEN (NOF)
2.00
VORBOHRDURCHMESSER (PHD)
0.85
TYP GEWINDEBOHRER
Cutting tap
ANSCHNITTLÄNGE (THCHL)
4.00
ANSCHNITT (THCHT)
B
GEWINDELÄNGE (THLGTH)
5.00
GEWINDETOLERANZ
ISO1-5HX
TYPE
1
PHD_MAX
0.8850
PHD_MIN
0.8290
GEWINDENENNDURCHMESSER (ZOLL)
0.0433
GEWINDENENNDURCHMESSER (TD_MM)
1.1000
GEWINDESTEIGUNG
0.2500
Werkstoff
Stahl
Edelstahl
Aluminiumlegierungen
Titanlegierungen
Gehärteter Stahl
Download Formatzeichnungen
