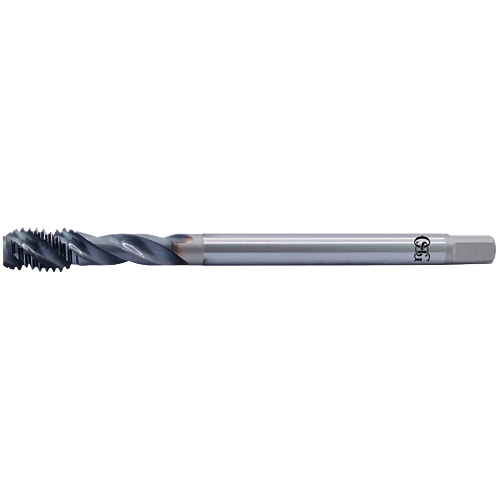

OSG 5/16 x22 BSF A-SFT DIN 2184-1
0,00 € Nettopreis zzgl. MwSt.
2% Sonderrabatt auf Onlineshop Bestellungen ab 200€ Warenwert
0 am Lager (Lager Deutschland)
Weitere Lagerbestände :
32 am Lager (Lager Europe)
| EDP | Familie |
|---|---|
| 48139732 | A-SFT |
Spezifikationen
GEWINDEART
BSF
GEWINDENENNDURCHMESSER, METRISCH (TD)
5/16
GEWINDESTEIGUNG (TP)
22.00
AUFNAHMEDURCHMESSER, WERKSTÜCKSEITIG (DCON)
8.00
DIN
2184-1
VIERKANTMASS (DRVS)
6.2000
ANWENDUNG KERNLOCH
Blind Hole
FUNKTIONSLÄNGE (LF)
90.00
NUTZLÄNGE, MAX. (LU)
35
ANZAHL NUTEN (NOF)
3.00
VORBOHRDURCHMESSER (PHD)
6.8
TYP GEWINDEBOHRER
Cutting tap
ANSCHNITTLÄNGE (THCHL)
2.5000
ANSCHNITT (THCHT)
C
GEWINDELÄNGE (THLGTH)
17.00
GEWINDETOLERANZ
MED
GEWINDENENNDURCHMESSER (ZOLL)
0.3125
GEWINDENENNDURCHMESSER (TD_MM)
7.9380
GEWINDESTEIGUNG
1.1545
GEWINDEGÄNGE JE ZOLL
22.00
Werkstoff
Stahl
Edelstahl
Aluminiumlegierungen
Titanlegierungen
Gehärteter Stahl
Download Formatzeichnungen
