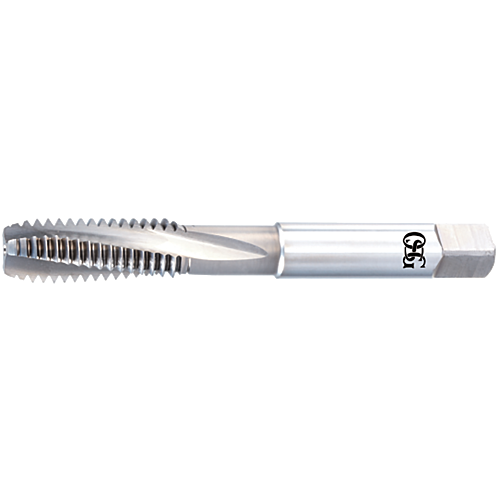

OSG UNJC 1/2x13 WHR-NI-SFT DIN 2184

0,00 € Nettopreis zzgl. MwSt.
Anmelden / Registrieren
2% Sonderrabatt auf Onlineshop Bestellungen ab 200€ Warenwert
1 am Lager (Lager Deutschland)
Webshop Bestellungen bis 17:00 Uhr werden am folgenden Tag ausgeliefert
Weitere Lagerbestände :
128 am Lager (Lager Europe)
EDP Familie
48078489 WHR-NI-SFT
Spezifikationen
GEWINDEART
UNJC
GEWINDENENNDURCHMESSER, METRISCH​ (TD)
1/2
GEWINDESTEIGUNG​ (TP)
13.00
AUFNAHMEDURCHMESSER, WERKSTÜCKSEITIG​​ (DCON)
9.00
DIN
2184-1
VIERKANTMASS (DRVS)
7.00
ANWENDUNG KERNLOCH
Blind Hole
FUNKTIONSLÄNGE​ (LF)
110.00
ANZAHL NUTEN (NOF)
3.00
VORBOHRDURCHMESSER​ (PHD)
11
TYP GEWINDEBOHRER
Cutting tap
ANSCHNITTLÄNGE (THCHL)
2.5000
ANSCHNITT​ (THCHT)
C
GEWINDELÄNGE​ (THLGTH)
20.00
GEWINDETOLERANZ
ANSI-3BX
PHD_MAX
11.0930
PHD_MIN
10.7960
GEWINDENENNDURCHMESSER (ZOLL)
0.5000
GEWINDENENNDURCHMESSER (TD_MM)
12.7000
GEWINDESTEIGUNG
1.9538
GEWINDEGÄNGE JE ZOLL
13.00
Werkstoff
S
Titanlegierungen
