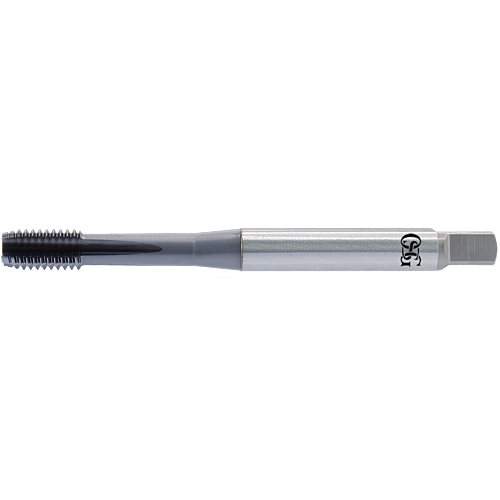

OSG M 12x1,75 VP-DC-MT (Form E) DIN 376
0,00 € Nettopreis zzgl. MwSt.
2% Sonderrabatt auf Onlineshop Bestellungen ab 200€ Warenwert
18 am Lager (Lager Deutschland)
Webshop Bestellungen bis 17:00 Uhr werden am folgenden Tag ausgeliefert
Weitere Lagerbestände :
47 am Lager (Lager Europe)
| EDP | Familie |
|---|---|
| 48037179 | VP-DC-MT FORME |
Spezifikationen
GEWINDEART
M
GEWINDENENNDURCHMESSER, METRISCH (TD)
12
GEWINDESTEIGUNG (TP)
1.7500
AUFNAHMEDURCHMESSER, WERKSTÜCKSEITIG (DCON)
9.00
DIN
376
VIERKANTMASS (DRVS)
7.00
ANWENDUNG KERNLOCH
Through and Blind Hole
FUNKTIONSLÄNGE (LF)
110.00
KOPFLÄNGE (LH)
44.00
ANZAHL NUTEN (NOF)
4.00
VORBOHRDURCHMESSER (PHD)
10.2
TYP GEWINDEBOHRER
Cutting tap
ANSCHNITTLÄNGE (THCHL)
1.5000
ANSCHNITT (THCHT)
E
GEWINDELÄNGE (THLGTH)
21.00
GEWINDETOLERANZ
ISO2-6HX
TYPE
2
PHD_MAX
10.4410
PHD_MIN
10.1060
GEWINDENENNDURCHMESSER (ZOLL)
0.4724
GEWINDENENNDURCHMESSER (TD_MM)
12.00
GEWINDESTEIGUNG
1.7500
Werkstoff
Stahl
Gusseisen
Aluminiumlegierungen
Gehärteter Stahl
Download Formatzeichnungen
