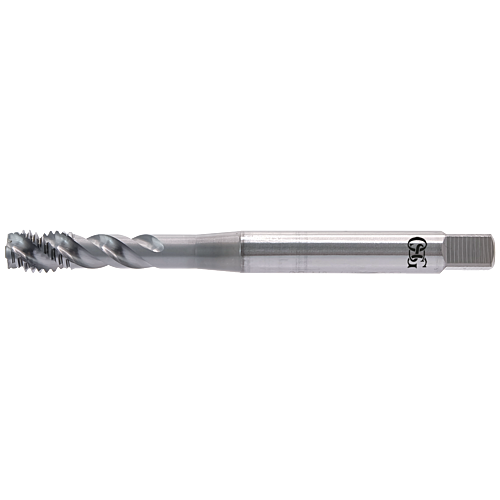

OSG M 10x1,5 CC-SFT DIN 376
0,00 € Nettopreis zzgl. MwSt.
2% Sonderrabatt auf Onlineshop Bestellungen ab 200€ Warenwert
0 am Lager (Lager Deutschland)
Weitere Lagerbestände :
48 am Lager (Lager Europe)
| EDP | Familie |
|---|---|
| 48035169 | CC-SFT |
Spezifikationen
GEWINDEART
M
GEWINDENENNDURCHMESSER, METRISCH (TD)
10
GEWINDESTEIGUNG (TP)
1.5000
AUFNAHMEDURCHMESSER, WERKSTÜCKSEITIG (DCON)
7.00
DIN
376
VIERKANTMASS (DRVS)
5.5000
ANWENDUNG KERNLOCH
Blind Hole
FUNKTIONSLÄNGE (LF)
100.00
ANZAHL NUTEN (NOF)
4.00
VORBOHRDURCHMESSER (PHD)
8.5
TYP GEWINDEBOHRER
Cutting tap
ANSCHNITTLÄNGE (THCHL)
2.5000
ANSCHNITT (THCHT)
C
GEWINDELÄNGE (THLGTH)
14.00
GEWINDETOLERANZ
ISO2-6HX
TYPE
3
PHD_MAX
8.6760
PHD_MIN
8.3760
GEWINDENENNDURCHMESSER (ZOLL)
0.3937
GEWINDENENNDURCHMESSER (TD_MM)
10.00
GEWINDESTEIGUNG
1.5000
Werkstoff
Stahl
Edelstahl
Aluminiumlegierungen
Download Formatzeichnungen
