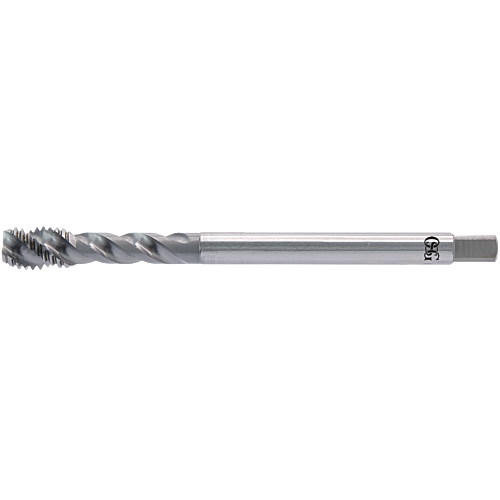

OSG UNJC 8x32 CC-SFT DIN2182
0,00 € Nettopreis zzgl. MwSt.
2% Sonderrabatt auf Onlineshop Bestellungen ab 200€ Warenwert
25 am Lager (Lager Deutschland)
Webshop Bestellungen bis 17:00 Uhr werden am folgenden Tag ausgeliefert
Weitere Lagerbestände :
73 am Lager (Lager Europe)
| EDP | Familie |
|---|---|
| 48032464 | CC-SFT |
Spezifikationen
GEWINDEART
UNJC
GEWINDENENNDURCHMESSER, METRISCH (TD)
8
GEWINDESTEIGUNG (TP)
32.00
AUFNAHMEDURCHMESSER, WERKSTÜCKSEITIG (DCON)
4.5000
DIN
2184-1
VIERKANTMASS (DRVS)
3.4000
ANWENDUNG KERNLOCH
Blind Hole
FUNKTIONSLÄNGE (LF)
63.00
NUTZLÄNGE, MAX. (LU)
16.7
ANZAHL NUTEN (NOF)
3.00
VORBOHRDURCHMESSER (PHD)
3.5
TYP GEWINDEBOHRER
Cutting tap
ANSCHNITTLÄNGE (THCHL)
2.5000
ANSCHNITT (THCHT)
C
GEWINDETOLERANZ
ANSI-3B
TYPE
1
PHD_MAX
3.5980
PHD_MIN
3.3930
GEWINDENENNDURCHMESSER (ZOLL)
0.1640
GEWINDENENNDURCHMESSER (TD_MM)
4.1660
GEWINDESTEIGUNG
0.7938
GEWINDEGÄNGE JE ZOLL
32.00
Werkstoff
Stahl
Edelstahl
Aluminiumlegierungen
Download Formatzeichnungen
