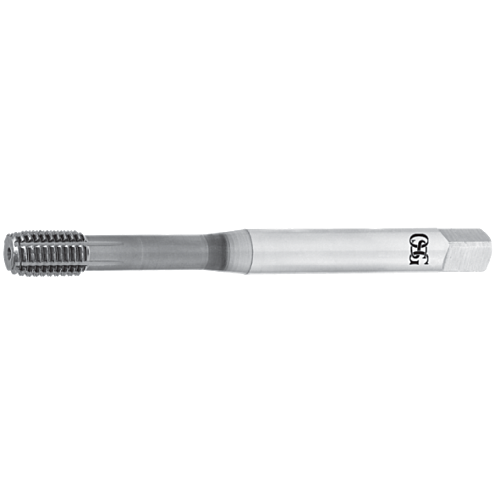

OSG M 1x0,25 S-XPF DIN 2174
0,00 € Nettopreis zzgl. MwSt.
2% Sonderrabatt auf Onlineshop Bestellungen ab 200€ Warenwert
9 am Lager (Lager Deutschland)
Webshop Bestellungen bis 17:00 Uhr werden am folgenden Tag ausgeliefert
Weitere Lagerbestände :
549 am Lager (Lager Europe)
| EDP | Familie |
|---|---|
| 48030111 | S-XPF |
Spezifikationen
GEWINDEART
M
GEWINDENENNDURCHMESSER, METRISCH (TD)
1
GEWINDESTEIGUNG (TP)
0.2500
AUFNAHMEDURCHMESSER, WERKSTÜCKSEITIG (DCON)
2.5000
DIN
2174
VIERKANTMASS (DRVS)
2.1000
ANWENDUNG KERNLOCH
Through and Blind Hole
FUNKTIONSLÄNGE (LF)
40.00
NUTZLÄNGE, MAX. (LU)
5.5
ANZAHL NUTEN (NOF)
4.00
VORBOHRDURCHMESSER (PHD)
0,89 ~ 0,90
TYP GEWINDEBOHRER
Forming tap
ANSCHNITTLÄNGE (THCHL)
2.5000
ANSCHNITT (THCHT)
C
GEWINDELÄNGE (THLGTH)
5.5000
GEWINDETOLERANZ
ISO1-4HX
TYPE
1
PHD MIN
0.8900
PHD MAX
0.9000
PHD_MAX
0.9000
PHD_MIN
0.8900
GEWINDENENNDURCHMESSER (ZOLL)
0.0394
GEWINDENENNDURCHMESSER (TD_MM)
1.00
GEWINDESTEIGUNG
0.2500
Werkstoff
Stahl
Edelstahl
Aluminiumlegierungen
Gehärteter Stahl
Download Formatzeichnungen
