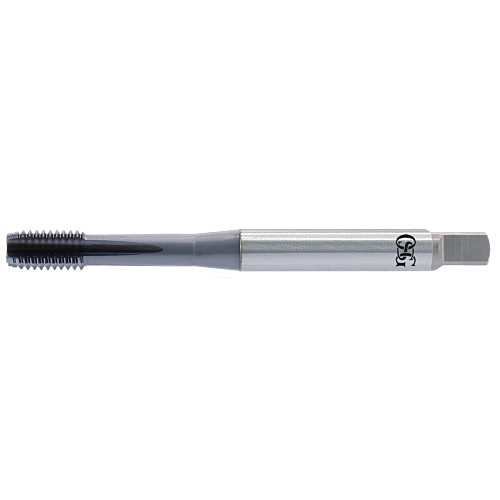

OSG UNC 5/16x18 VP-DC-MT DIN2184-1
0,00 € Nettopreis zzgl. MwSt.
2% Sonderrabatt auf Onlineshop Bestellungen ab 200€ Warenwert
0 am Lager (Lager Deutschland)
Weitere Lagerbestände :
23 am Lager (Lager Europe)
| EDP | Familie |
|---|---|
| 48020474 | VP-DC-MT |
Spezifikationen
GEWINDEART
UNC
GEWINDENENNDURCHMESSER, METRISCH (TD)
5/16
GEWINDESTEIGUNG (TP)
18.00
AUFNAHMEDURCHMESSER, WERKSTÜCKSEITIG (DCON)
8.00
DIN
2184-1
VIERKANTMASS (DRVS)
6.2000
ANWENDUNG KERNLOCH
Through and Blind Hole
FUNKTIONSLÄNGE (LF)
90.00
KOPFLÄNGE (LH)
43.00
NUTZLÄNGE, MAX. (LU)
35
ANZAHL NUTEN (NOF)
4.00
VORBOHRDURCHMESSER (PHD)
6.6
TYP GEWINDEBOHRER
Cutting tap
ANSCHNITTLÄNGE (THCHL)
2.5000
ANSCHNITT (THCHT)
C
GEWINDELÄNGE (THLGTH)
17.00
GEWINDETOLERANZ
ANSI-2BX
TYPE
1
PHD_MAX
6.7310
PHD_MIN
6.4010
GEWINDENENNDURCHMESSER (ZOLL)
0.3125
GEWINDENENNDURCHMESSER (TD_MM)
7.9375
GEWINDESTEIGUNG
1.4111
GEWINDEGÄNGE JE ZOLL
18.00
Werkstoff
Stahl
Gusseisen
Aluminiumlegierungen
Gehärteter Stahl
Download Formatzeichnungen
