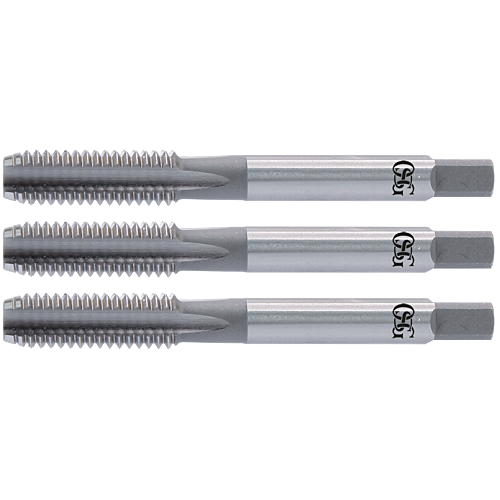

OSG M 16x2 RIF DIN 352
0,00 € Nettopreis zzgl. MwSt.
2% Sonderrabatt auf Onlineshop Bestellungen ab 200€ Warenwert
0 am Lager (Lager Deutschland)
Weitere Lagerbestände :
7 am Lager (Lager Europe)
| EDP | Familie |
|---|---|
| 10220266 | HT |
Spezifikationen
GEWINDEART
M
GEWINDENENNDURCHMESSER, METRISCH (TD)
16
GEWINDESTEIGUNG (TP)
2.00
AUFNAHMEDURCHMESSER, WERKSTÜCKSEITIG (DCON)
12.00
DIN
352
VIERKANTMASS (DRVS)
9.00
ANWENDUNG KERNLOCH
Through and Blind Hole
FUNKTIONSLÄNGE (LF)
80.00
ANZAHL NUTEN (NOF)
4.00
VORBOHRDURCHMESSER (PHD)
14
TYP GEWINDEBOHRER
Cutting tap
GEWINDELÄNGE (THLGTH)
32.00
GEWINDETOLERANZ
ISO2-6H
PHD_MAX
14.2100
PHD_MIN
13.8350
GEWINDENENNDURCHMESSER (ZOLL)
0.6299
GEWINDENENNDURCHMESSER (TD_MM)
16.00
GEWINDESTEIGUNG
2.00
Werkstoff
Stahl
Gusseisen
Aluminiumlegierungen
Download Formatzeichnungen
